Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.

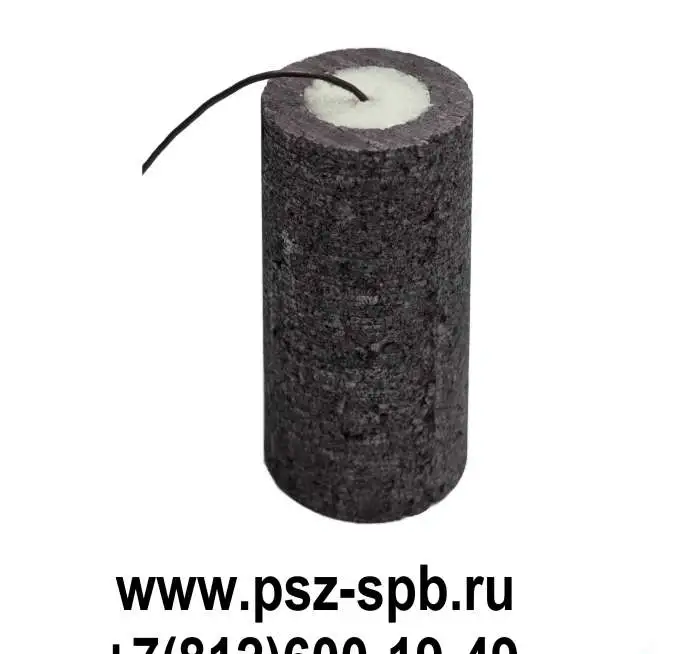

Разовая тигель-форма (далее – РТФ-К) представляет собой изделие из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования.
РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Приварку выводов ЭХЗ производить согласно Инструкции по термитной приварке выводов ЭХЗ
Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
В зависимости от желаний заказчика РТФ-К могут производиться с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы будет иметь следующий вид:
РТФ-К 102-ЭВ,
РТФ-К 102- обозначает диапазон применения для диаметров труб от 102 до 140 мм, в соответствии с таблицей, а поджиг термосмеси осуществляется с помощью огнепроводного шнура, если далее не стоит отметка Э;
Э – поджиг термосмеси осуществляется с помощью электропроводного шнура;
В – с предварительно установленным выводом ЭХЗ.
Техника безопасности
В случае воспламенения термоматериалов тушить их водой запрещается. Тушение производится песком или сухой землей.
Запрещается хранение и применение термоматериалов вблизи источников открытого огня.
Комплектность
Разовая тигель-форма – 1 шт.
Паспорт – 1 шт.*
Инструкция по приварке – 1 шт.*
Транспортирование и хранение
Хрупкое! При транспортировании и хранении избегать ударных нагрузок. Хранение осуществляется в герметичной упаковке при температуре от +15 до +35 °С и относительной влажности до 80%.
Гарантийный срок 24 мес.
