Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.

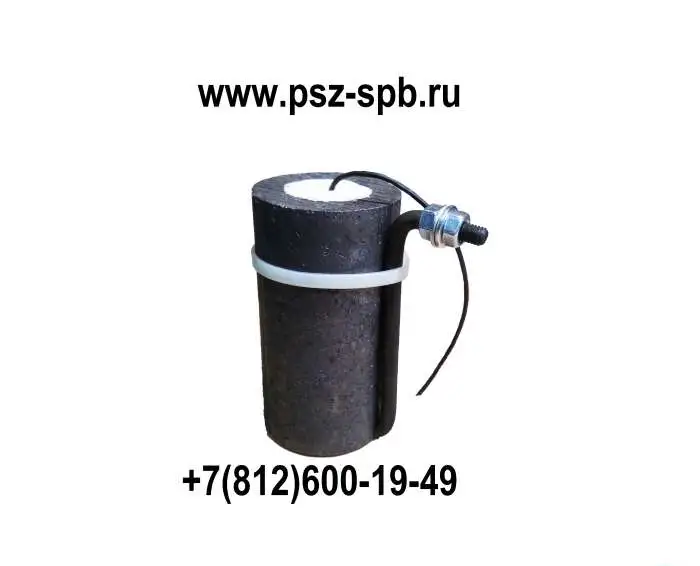

Разовая тигель-форма (далее – РТФ-К) представляет собой изделие (ТУ из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования. РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Приварку выводов ЭХЗ производить согласно Инструкции по термитной приварке выводов ЭХЗ (разработанной с учетом требований СТО Газпром 2-2.2-136-2007, РД-25.160.00-КТН-037-14, РД-23.040.00-КТН-201-17 и ОТТ-25.160.00-КТН-068-10 ПАО «Транснефть»).
Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
