ТТШ-10-30/12 (КВТ)

184 ₽

Термоусадочные трубки для изоляции шин напряжением до 10 кВ
Тип: ТТШ-10 (ТУ

Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
Коэффициент усадки: 2.5:1
Рабочее напряжение: 10 кВ
Материал: полиолефин, не содержит галогенов «HF»
Аналоги: BPTM (Raychem); BBI (3M)
Устойчивы к явлению трекинга и ультрафиолетовому излучению
Высокая электрическая прочность
Цвет: кирпично-красный
Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Защищают электротехнические шины от химической коррозии
Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ
Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве не менее 400%
Температура усадки 120 °C
Температура эксплуатации от -55 °C до +125 °C
Прочность на растяжение не менее 15 МПа
Электрическая прочность не менее 25 кВ/мм
Рабочее напряжение до 10кВ
Удельное объемное электрическое сопротивление 1014 Ом*см
Величина зазоров между шинами и корпусом щитового оборудования

Номинальное напряжения (кВ) Шины с воздушным промежутком ТТШ-10 ТТШ-35
Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм)
Круглые шины
10 130 120 55 65 30 40
20 200 180 95 120 60 90
35 320 290 150 205 100 160
Прямоугольные шины
10 130 120 65 75 35 45
20 200 180 115 150 70 100
35 320 290 200 285 140 190
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

Описание и особенности продукта

Эксплуатационные характеристики (лет)
Гарантийный срок хранения: 15
Гарантийный срок эксплуатации: 15
Срок службы: 30.

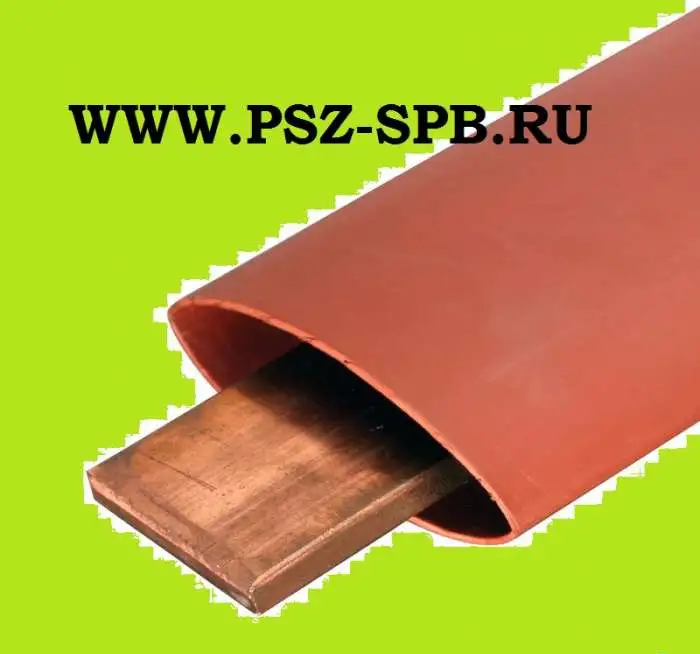

Трубка ТТШ-10-30/12 для изоляции шин напряжением до 10 кВ
Наименование: ТТШ-10-30/12 (КВТ)

код товара: 73720

цвет: красный
формат поставки: рулон: 10м
клеевой слой: без клея
Ширина монтируемой шины (мм): 20-30.
