Пресс ручной гидравлический ПРГ2-400 с выносным насосом предназначен для оконцевания наконечниками и соединения гильзами алюминиевых и медных жил проводов и кабелей сечением 70-400мм2.
Опрессовка производится шестигранными матрицами.
Для опрессовки алюминиевых наконечников и соединительных гильз стандартов DIN и ГОСТ сечением 70-300мм2 используются матрицы сечением 95-400мм2.
Для медных наконечников и соединительных гильз стандарта DIN сечением 70-400мм2 используются матрицы сечением 70-400мм2, для наконечников и гильз стандарта ГОСТ сечением 95-300мм2 используются матрицы сечением 120-400мм2.

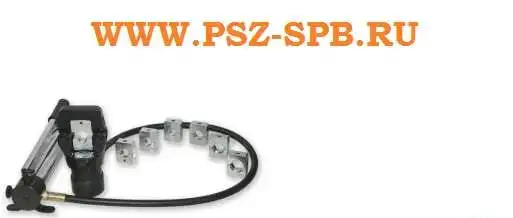

КОМПЛЕКТАЦИЯ
1. Пресс гидравлический ПРГ2-400;
2. Шестигранные матрицы сечением: 70, 95, 120, 150, 185, 240, 300, 400мм2;
3. Насос ручной НРГ-180;
4. Рукав высокого давления 1м;
5. Металлический кейс для хранения и переноски;
6. Паспорт и инструкция.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пресс ПРГ2-400 изготовлен в соответствии с требованиями ГОСТ 12.02.040-79, ГОСТ 12.2.086-83, ГОСТ 17411-91.
Шестигранные матрицы изготовлены в соответствии с немецкой спецификацией DIN 48083.
Максимальное усилие опрессовки: 16т
Ход рабочего поршня: 25мм
Минимальное сечение алюминиевого кабеля DIN (ГОСТ): 70мм2 (70мм2)
Максимальное сечение алюминиевого кабеля DIN (ГОСТ): 300мм2 (300мм2)
Минимальное сечение медного кабеля DIN (ГОСТ): 70мм2 (95мм2)
Максимальное сечение медного кабеля DIN (ГОСТ): 400мм2 (300мм2)
Клапан ограничения давления: НЕТ
Вес инструмента: 5,4кг
Вес комплекта: 13,5кг
Габариты инструмента Д.Ш.В: 205х105х85мм
Габариты упаковки Д.Ш.В: 465х240х120мм
Гидравлическое масло: ВМГЗ
Температурный режим: -5...+40ºС
ПРИВОДНОЙ МЕХАНИЗМ
В качестве приводного механизма используются гидравлические насосы с рабочим давлением до 70МПа:
Насосы с ручным приводом: НРГ-180, НРГ-390, НРГ-700, НРГ-700Al, НРГ-1000Al, НРГ-1500, НРГ2-3;
Насосы с ножным приводом: ННГ-800, ННГ-2000;
Насосы с электроприводом: ГНС2-0.7, ГНС5-0.8Р, ГНС7.6-0.8, ГНС10-0.8, ГНС12-0.8, ГНС13-0.8П.
*Если вы используете пресс в комплекте с другим оборудованием РОСТ, то возможно подключение всех модулей к гидравлической насосной станции (ГНС) через распределительный кран ЗРУ-2 (посмотреть схему подключения) или ЗРУ-3 (посмотреть схему подключения).
